Які переваги мають форми для свиноматок з кількома камерами?

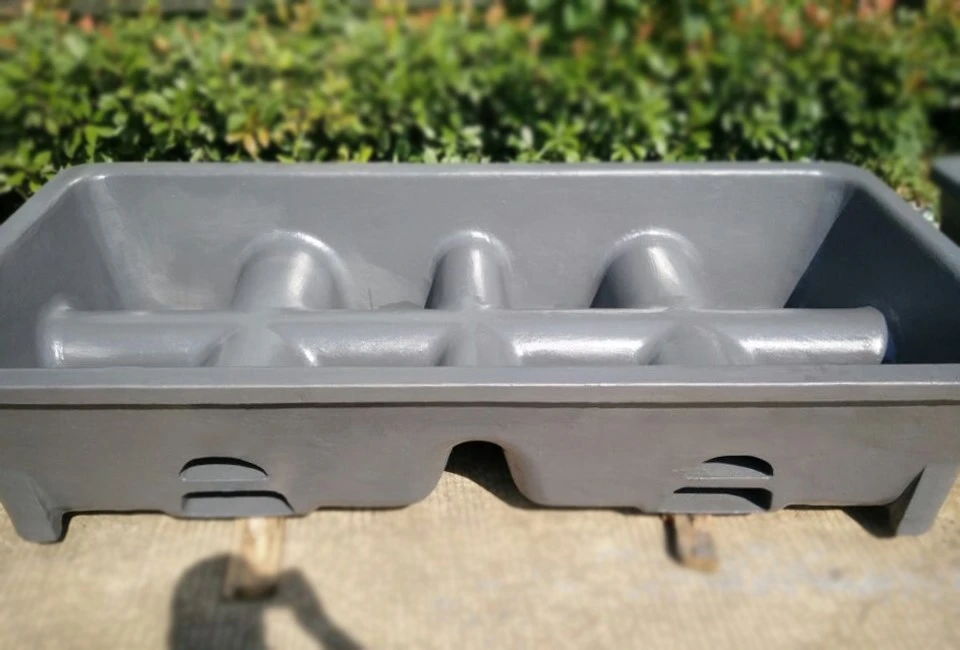

Дизайн посівні форми з кількома камерамивраховує оптимізацію потоку алюмінієвої води, щоб забезпечити рівномірність під час наповнення та охолодження та виробляти високоякісні алюмінієві блоки. У кожній камері є порт подачі та випуску, що скорочує час охолодження алюмінієвої води при безперебійній роботі, а форми для свиноматок із кількома камерами можуть одночасно обробляти кілька алюмінієвих водяних блоків, скорочуючи час виробництва та потреби в людських ресурсах, що приносить значні економічні вигоди до ливарного цеху. Далі ми поговоримо про переваги багатокамерних форм для свиноматок.

Форма для свиноматки з декількома порожнинами – це спеціальний тип форми, яка містить два або більше відбитків форми всередині верхівки та опори. Ось розбивка того, як aСівалки з кількома камерамироботи:

Кілька відбитків форми:На відміну від одноямкових форм, які створюють один виступ на форму, мультипорожниста форма для свиноматок має кілька відбитків форми, організованих за певним дизайном. Ця конструкція сприяє розподілу між порожнинами, враховуючи ефективне використання приміщення та обмеження загального розміру прес-форми.

Уніфікована система годування:Щоб забезпечити рівномірний потік металу в кожну порожнину, для подачі всіх порожнин у прес-формі використовується одна система литників і каналів. Літник заповнюється як основний канал, через який рідкий метал надходить у прес-форму, тоді як спринтери підбирають метал до кожної окремої порожнини.

Розподіл металу:Затвори, які є невеликими отворами, що ведуть у кожну порожнину, стратегічно розташовані для рівномірного розподілу розплавленого металу по всіх відбитках форми. Це забезпечує рівномірне заповнення кожної порожнини, що забезпечує постійну якість лиття.

Правильна вентиляція:Задовільна вентиляція має важливе значення для форм для свиноматок з кількома камерами, щоб дозволити газам виходити з усіх частин форми. Правильно спроектовані вентиляційні отвори допомагають запобігти дефектам, таким як газова пористість, і гарантують якість виливків.

Ефективне вилучення:Коли метал затвердіє і система виступу закінчена, виливки виймаються з форми. У деяких виробничих операціях цей процес є автоматизованим із використанням машин або роботів для ефективного видалення виливків із форми.

Використовуючи прес-форми з декількома камерами, виробники можуть значно підвищити продуктивність, виготовляючи кілька якісних відливок за один цикл лиття. Використання рівномірної системи подачі, належного розподілу металу та ефективної вентиляції забезпечує стабільну якість лиття в усіх порожнинах.

Фундаментальна перевага використання прес-форм з декількома порожнинами полягає в значному підвищенні кваліфікації та результатах, які відрізняються від однопорожнинних форм. Ось ключові переваги продуктивностіСівалки з кількома камерами:

Збільшений вихід:Форми з декількома порожнинами передбачають одночасне створення різних виливків в одній формі, що сприяє значному збільшенню продуктивності. Наприклад, 4-форма з порожниною може створити вчетверо більшу кількість виливків, ніж форма з однією порожниною за аналогічний час обробки та роботу.

Скорочений час формування:Завдяки одночасному заповненню кількох порожнин загальний час обрізки на виступ зменшується в прес-формах із декількома порожнинами. Це підвищення ефективності сприяє скороченню тривалості циклу та підвищенню продуктивності.

Оптимізований час плавильної печі:Форми з декількома порожнинами допомагають мінімізувати час, необхідний для плавлення металу в печі на вироблену деталь. Можливість відливати кілька деталей за один цикл сприяє більш ефективному використанню плавильного обладнання та енергоресурсів.

Зменшена обробна робота:Виготовляючи кілька виливків в одній формі, прес-форми з декількома порожнинами зменшують кількість фінішної роботи, необхідної для кожної деталі. Це призводить до економії витрат на оплату праці та оптимізує етап обробки після лиття.

Прискорена шаблонна амортизація вартості:Більший обсяг виробництва, досягнутий за допомогою багатопорожнинних прес-форм, дозволяє швидше амортизувати витрати на модель при більшій кількості виливків. Ця економічна ефективність підвищує загальну прибутковість ливарних операцій.

Можливість масового виробництва:Форми з декількома порожнинами підходять для ситуацій створення великих обсягів, де швидкий результат є ключовим. Здатність ефективно виготовляти виливки різної якості за більш обмежені періоди часу дає змогу виробникам продуктивно та реально задовольняти потреби.

Підводячи підсумок, можна сказати, що використання прес-форм із декількома порожнинами забезпечує суттєві переваги у продуктивності, включаючи збільшення продуктивності, скорочення часу формування, оптимізоване використання печі, зменшення витрат на фінішну обробку, прискорене відшкодування вартості шаблону та розширені можливості масового виробництва. Ці переваги роблять форми з декількома порожнинами цінним активом для підвищення ефективності та конкурентоспроможності ливарних операцій.

Успішне впровадження форм для свиноматок із кількома камерами залежить від ретельного проектування, щоб максимізувати їхні переваги. Ось основні компоненти плану, які слід враховувати:

Збалансовані шляхи потоку та розміри входу:Для запобігання передчасному замерзанню розплавленого металу в порожнинах надзвичайно важливо встановити збалансовані шляхи потоку та затвори відповідного розміру. Це забезпечує рівномірне заповнення всіх відбитків і запобігає дефектам, таким як неповні відливки.

Адекватні вентиляційні отвори для газів:Для полегшення виходу газів з усіх відбитків необхідно встановити відповідні вентиляційні пристрої. Переконлива вентиляція запобігає виникненню газу, наприклад пористості, і гарантує надійність виливків у кожній порожнині.

Стратегічне розміщення стояків і чиллерів:Стояки та охолоджувачі повинні бути стратегічно розташовані для ефективного живлення всіх порожнин, сприяючи послідовному затвердінню та зменшуючи ймовірність дефектів, пов’язаних із усадкою. Це забезпечує рівномірне охолодження та затвердіння всіх форм.

Підвищена жорсткість:Форми з декількома порожнинами повинні бути сплановані з розширеною гнучкістю, щоб витримувати навантаження, які завдає рідкий метал на різних фронтах. Ця базова надійність є фундаментальною для підтримки респектабельності прес-форми під час проектування системи.

Облік вищих деформацій усадки:План повинен відображати вищі навантаження на усадку через різні проблемні зони всередині форми. Беручи до уваги ці змінні, можна пом’якшити ризик пов’язаних із усадкою, таких як розриви чи скручування.

Стандартизовані покази для постійної якості:Стандартизація відбитків у всіх порожнинах забезпечує стабільність якості виливків. Це включає підтримку незмінних розмірів, обробки поверхні та інших важливих характеристик.

Чисті лінії розділення для відділення цвілі:Конструкція простих ліній роз'єднання полегшує чисте відділення половинок форми під час вилучення виливків. Це спрощує процес вилучення з форми та сприяє загальній ефективності.

Продуманий і ретельний дизайн має важливе значення для забезпечення виробництва міцних виливків у кожній порожнині без дефектів. Використання розширених інструментів симуляції та моделювання може допомогти оптимізувати макет і конфігураціюСівалки з кількома камерами, що зрештою сприяє їх успішній реалізації та продуктивності.

Хоча прес-форми з декількома порожнинами пропонують важливі переваги, вони також супроводжують певні перешкоди, про які слід подумати:

Підвищена складність дизайну:Одним з обмежень багатопорожнинних форм для свиноматок є підвищена складність у плануванні воріт, вентиляції та догляду за рамками для кількох порожнин. Забезпечення рівномірного потоку металу та затвердіння в усіх порожнинах вимагає ретельного проектування та ретельного проектування.

Вищі показники браку:Якщо припустити, що будь-який сегмент прес-форми недостатньо заповнений або вичерпаний під час проектування системи, це може призвести до підвищення рівня недосконалості у створених частинах. Надійне заповнення та зміцнення в усіх ямках має важливе значення, щоб уникнути недосконалостей, таких як усадка, пористість або неякісне лиття.

Витрати на більший інструмент:Створення багатопорожнинних прес-форм зазвичай включає більші інструменти та форми, що може призвести до вищих витрат на складання на відміну від однопорожнинних форм. Основний інтерес до інструментів і спорядження може бути значним, що вплине на загальні витрати на створення.

Труднощі у виготовленні різноманітних відливок:Форми з декількома порожнинами можуть зіткнутися з труднощами при одночасному виготовленні різноманітних виливків у кожній порожнині. Обмеження конструкції та вимоги щодо однаковості в усіх порожнинах можуть обмежити гнучкість створення різноманітних деталей в одній прес-формі.

Можливість теплового дисбалансу:Теплі нерегулярні характеристики всередині багатопорожнинних прес-форм можуть спричинити однобічне охолодження та твердіння рідкого металу, викликаючи внутрішні навантаження та шаруваті помилки у виливках. Нагляд за теплими елементами в різних сегментах є критичним випробуванням.

Обмеження розміру та ваги:Багатопорожнинні форми для свиноматок можуть мати обмеження щодо розміру та ваги складних частин, які можна ефективно виготовити. Великі, складні компоненти можуть створювати проблеми з точки зору конструкції форми, потоку матеріалу та структурної цілісності в багатьох порожнинах.

Контроль властивостей металу:Гарантування постійних властивостей металу, таких як температура, організація та механічні властивості, у всіх сегментах прес-форми з декількома порожнинами може бути складним завданням. Різноманітність властивостей металу може вплинути на якість і виконання виливків.

Усунення цих обмежень вимагає додаткових інженерних зусиль, ретельного контролю процесу та ретельного розгляду потреб виробництва та конструкції деталей. Оцінка здійсненності та практичності використання багатопорожнинних форм для свиноматок є важливою для максимізації їхніх переваг, одночасно пом’якшуючи потенційні проблеми та обмеження.

Для середніх і великих обсягів виробництва,Сівалки з кількома камерамиістотно підвищити продуктивність і ефективність. Однак дизайнери повинні враховувати складність збалансування кількох показів і пом’якшення потенційних дефектів шляхом моделювання та ретельності. У разі успішного впровадження прес-форми з декількома порожнинами забезпечують значні переваги для ливарних виробництв, які прагнуть збільшити продуктивність при зниженні витрат. Якщо ви хочете дізнатися більше про наші форми для свиноматок, зв’яжіться з нами за адресоюtech@huan-org.

Література:

Білі, П. (2001). Технологія ливарного виробництва. Оксфорд, Бостон: Butterworth-Heinemann.

Браун, JR (2000). Довідник ливарника чорних металів Foseco. Оксфорд, Бостон: Butterworth-Heinemann.

Jain, PL (2009). Принципи технології ливарного виробництва. Нью-Делі: Tata McGraw-Hill Education.

Джонс, С. (2002). Досягнення в матеріалах і процесах формування оболонки. Праці Інституту морських інженерів, 114(2), 77-83.

Kalpakjian, S. & Schmid, SR (2014). Техніка і технологія виробництва. Верхня річка Седл, Нью-Джерсі: Пірсон.
